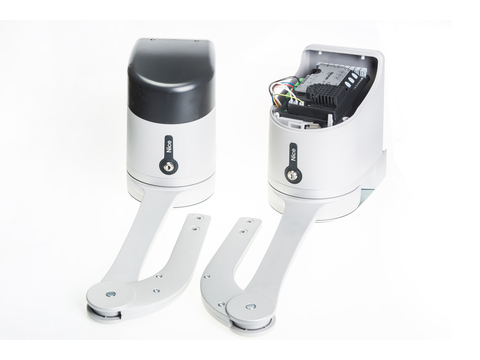

Przeznaczone do montażu na bardzo szerokich słupkach, nawet do 40 cm głębokości osadzenia zawiasu.
Przyjazny: łatwy, zautomatyzowany mechanizm odblokowania awaryjnego w przypadku braku napięcia, z metalowym kluczem i wkładką patentową.
Nowa konstrukcja przeniesienia napędu: przekładnia siłownika to 3 stopnie przełożenia: na pierwszym przekładnia ślimakowa, na drugim para kół zębatych o zębach prostych, a na wyjściu napędu - przekładnia satelitarna. W sumie otrzymujemy ogromny wyjściowy moment obrotowy - aż 500Nm w silniku 24V!
Wbudowane mechaniczne krańcówki otwierania i zamykania z bardzo precyzyjną regulacją.
Łatwy montaż bez spawania, uchwyty przykręcane do słupka i skrzydła bramy, bez konieczności spawania.
Elastyczny: Ramię łamane, składające się z części prostej i wygiętej, tym razem ma regulowaną długość, co umożliwia (po jego skróceniu) zabudowę siłownika w ciasnym narożu posesji.
Złącze radiowe typu SM, OXIBD
Fotokomórki typu BLUEBUS: EPMB, F210B.
Parametr | Jednostka | Wartość |
---|---|---|
Zasilanie centrali/Zasilanie silnika | V | 24 |
Moc pobierana | W | 140 |
Pobór prądu jednego silnika znamionowy | A | - |
Stopień ochrony | IP | 54 |
Prędkość obrotowa nominalna | obr./min | - |
Prędkość liniowa nominalna | m/s | - |
Temperatura pracy | °C min/max | -20 do +50 |
Intensywność pracy | cykle/h | 40 |
Ciężar jednego siłownika | kg | 9,5 |
Ciężar maksymalny skrzydła | kg | 200 |
Długość maksymalna jednego skrzydła | m | 3,5 |
Wymiary | mm | 210x290x320 |
Skok | mm | - |
Siła uciągu max. | N | - |
Typ słupka | 2 | |
Prędkość liniowa bez obciążenia | m/s | - |
Prędkość obrotowa bez obciążenia | obr/min | 1,5 |
Natężenie prądu | A | 6.0 |
Prędkość obrotowa | obr/min | 1.5 |
Moment obrotowy | Nm | 500 |
Ciężar | kg | 9.5 |
Zasilanie silnika | V | - |
Moc pobierana max. | W | - |
Natężenie prądu nominalne | A | - |
Stopień zabezpieczenia | IP | - |
Zasilanie/Zasilanie silnika | V | 24 |
